Винтовые насосы вакуумные: принцип работы, устройство, характеристики

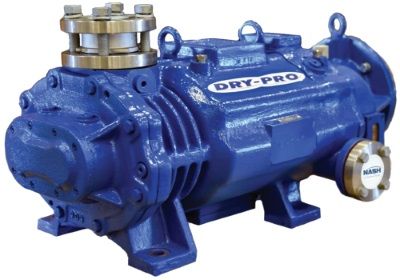

Винтовой насос - оборудование откачного типа, которое обеспечивает формирование и поддержание условий глубокого вакуума. Устройство имеет безмасляный принцип действия и функционирует за счет движения двух винтообразных роторов, которые отличаются направлением резьбы. Назначением приборов является как работа в составе магистральных вакуумных систем, так и эксплуатация в качестве самостоятельного вакуумного агрегата. Могут выполнять функцию форвакуумных установок при совместной работе с насосами типа Рутс.
Винтовые насосы вакуумные
Областью применения устройств с винтовым принципом работы являются химическая промышленность, фармацевтическое производство, предприятия автомобилестроения и металлообработки, при работе ядерных установок и организации вакуумного литья, при изготовлении автоматики, оптических изделий и для полупроводниковой промышленности.
Содержание:
- Винтовые насосы - принцип работы
- Характеристики винтового устройства
- Устройство винтового вакуумного насоса

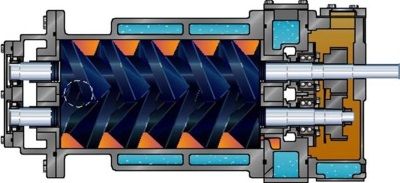

Винтовые насосы - принцип работы
Принцип действия винтового насоса базируется на вращении роторных элементов агрегата. Работа устройства включает следующие циклы:
- Вращение ротора обеспечивает всасывание воздуха в корпус по входному каналу;
- Путем закрытия входного канала производится захват воздушной массы;
- Последующее вращение роторной пластины перемещает воздух в область выпуска и после принудительно подает его в выпускной канал;
- Высокая точность сборки и основных деталей обеспечивают герметичность рабочей камеры, не позволяя перекачиваемой среде выходить за пределы корпуса;
- В результате происходит высвобождение сжатого воздуха, в выходном канале формируется избыточное давление, а на входной области создается вакуум;
- Цикл сжатия воздуха производится непрерывно, что обеспечивает отсутствие пульсации.
Винтовые насосы - принцип работы
Винтовой насос по принципу работы предусматривает сухие эксплуатационные условия без масляных жидкостей и воды, что обеспечивает формирование чистого вакуума. В процессе работы прибора создается прямой поток движения газов, что минимизирует появление осадка. Поддерживается возможность взаимодействия с токсичными, агрессивными и конденсирующимися газовыми смесями.

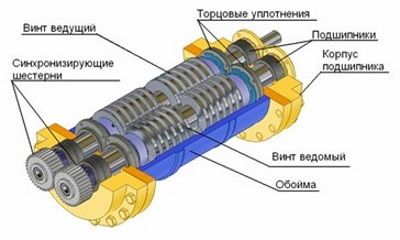

Характеристики винтового устройства
Характеристики винтового насоса предусматривают:
- Повышенную герметичность конструкции - обеспечивается за счет тройной системы уплотнения, которая состоит из специальных торцевых и манжетных уплотнителей для сухих насосов, которые дополняются газовой продувкой для оптимизации состояния герметичности;
- Высокие показатели разгрузки – характеризуются сниженной пульсацией при выпуске газа, нет конденсации паров;
- В зоне вытеснения газовой смеси отсутствуют смазочные материалы;
- Высокий уровень вакуума достигается за один рабочий цикл устройства;
- Устойчивы к воздействию водяного пара, находящегося в стадии высокого давления;
- Повышенная скорость откачки обеспечивается за счет высокой мощности всасывания;
- Приборы функционируют от атмосферного давления;
- Небольшие затраты на обслуживание в течение эксплуатационного периода.
Мощность двигателей сухих винтовых аппаратов составляет от 10,1 до 118 кВт, показатели производительности установок значатся в пределах 300 – 5000 куб.м./мин. Вакуумные агрегаты позволяют достигать показателей остаточного давления на отметке 0,6 Па.
Характеристики винтового устройства
Среди преимуществ винтовых насосов значатся:
- Обеспечивают формирования и поддерживают глубокий уровень предельного вакуума;
- Оснащены опцией внутреннего охлаждения роторного элемента, что позволяет значительно увеличить срок службы защитного покрытия, и создает условия для работы с химическими средами;
- Для функционирования агрегата не требуется использование масла и воды;
- При выходе воздушных масс не наблюдается процесс карбонизации, так как рабочая температура устройства не превышает 150°С;
- Водяное охлаждения винтов препятствует возникновение термического расширения деталей, что снижает риск блокировки деталей между собой либо при соприкосновении с поверхностью кожуха;
- Винт не соприкасается с корпусом аппарата, поэтому основные узлы конструкции отличаются длительным сроком службы;
- Присутствие специального глушителя компенсирует шумы при работе оборудования;
- Нет необходимости в специальной утилизации изношенных агрегатов.
Использование специального принципа сжатия дает значительную экономию энергопотребления по сравнению с агрегатами пластинчато-роторного типа. Сочетание винтовых технологий и частотного привода позволяет снизить затраты на электроэнергию до 50% благодаря применению эффективной внутренней компрессии.
В процессе работы агрегата не требуется взаимодействие воздушных паров с водой или маслом, поэтому винтовые установки безопасны для окружающей среды.

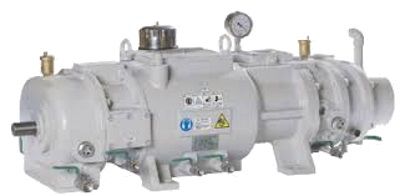

Устройство винтового вакуумного насоса
Основными элементами вакуумных насосов винтового типа являются:
- Впускные и выпускные каналы;
- Корпус;
- Уплотнители;
- Подшипники;
- Электропривод;
- Вал;
- Охлаждающая рубашка.
Устройство винтовых агрегатов предусматривает наличие 2 винтовых роторов, которые размещены в корпусе конструкции и соприкасаются между собой. Вращение производится в противоположные стороны, обеспечивая передвижение воздуха от впуского канала к выпускному. Движение роторных элементов осуществляется за счет работы электродвигателя, оснащенного вентилятором охлаждения.
Для охлаждающей системы применяется вода или газ, смазка роторных лопаток производится с помощью масляных жидкостей. Основные рабочие узлы агрегатов размещаются в защитном корпусе с высокими показателями шумопоглощения, поэтому в процессе работы устройства практически не издают шум.
Устройство винтового вакуумного насоса
В числе особенностей конфигурации устройств винтового типа значатся:
- Образование вакуума происходит за счет механического движения роторных элементов;
- Все поверхности прибора имеют антикоррозийное покрытие;
- В процессе эксплуатации осуществляется беспрепятственный вывод твердых частиц и продуктов реакции;
- Изделие предусматривает компактное исполнение и экономичный дизайн.
- Отсутствует колебания уровня вакуума из водяных испарений в процессе эксплуатации.
Винтовой вакуумный насос характеризуется простотой конструкции и не создает сложностей при эксплуатации. Агрегат позволяет осуществлять перекачку сухих веществ и конденсирующих паров без остатка. Установка прибора не требует больших затрат времени и усилий, насос легок в применении, обслуживании и ремонте из-за простоты устройства внутренних рабочих узлов.
Среди популярных производителей винтовых агрегатов значатся иностранных бренды Becker, Atlas Copco, Edwards, которые уверенно занимают лидирующие позиции на рынке и обеспечивают высокое качество сборки и надежность выпускаемых устройств.
