Течеискатель гелиевый - оборудование, позволяющие выявить наличие течи в герметичной камере, определить месторасположения и оценить параметры ее величины. Аппарат применяется для контроля герметичности вакуумных агрегатов, приборов полупроводникового типа, реакторов и трубопроводов. Сервисное обслуживание и ремонт течеискателей является необходимым условием для обеспечения функциональности и точности показаний устройства.

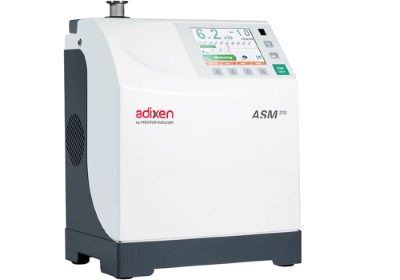

Ремонт гелиевых течеискателей
Инертные свойства гелия обеспечивают точность измерений и поддерживают долгосрочную эксплуатацию прибора. Аппарат не нуждается в частом ремонте благодаря повышенной износостойкости турбомолекулярного вакуумного насоса, способного выдерживать высокое давление гелия, но для организации бесперебойной работы подлежит периодическому сервисному облуживанию.
Содержание:

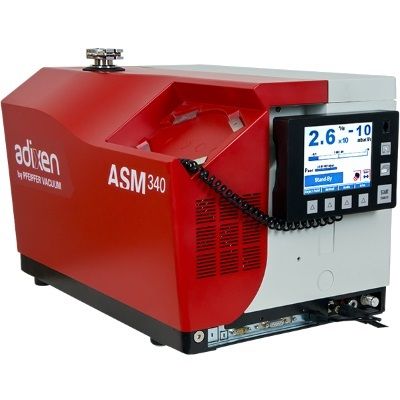

Ремонт течеискателей
Плановая проверка состояния узлов аппарата производится один раз в год при условии соблюдения эксплуатационных правил. В случае продолжительного использования техническое обслуживание агрегата необходимо проводить чаще, так как в приборе происходит накопление загрязнений, опасных для его работоспособности. Для прочистки устройства требуется полная разборка механизма и удаление грязевых отложений из вакуумной системы. В очистке также нуждаются спектрометр и клапанный блок, от которых напрямую зависит эффективность работы аппарата. О необходимости очищения спектрометра сигнализирует значительная потеря уровня чувствительности прибора и повышенный фоновый сигнал.
Плановое техническое обслуживание установки предусматривает:
- Спустя 12 месяцев эксплуатации необходимо произвести замену внутренней калиброванной течи и масляного компонента. Для спиральных моделей насосов, не требующих присутствия масляной среды, производится установка нового мембраны насоса;
- После 24 месяцев использования осуществляется замена уплотнительных насадок;
- При ежедневном применении агрегат требует проведения контроля калибровки перед каждым запуском.
В случае если прибор выполняет некорректные замеры, проводится юстировка магнитной системы устройства, которая осуществляется при включенном аппарате с открытой верхней крышкой.
Ремонт течеискателей
Оборудование предполагает наличие системы самодиагностики с выведением сообщений при фиксации аварийных ситуаций:
- Обрыв Р1 и Р3 - свидетельствует о нарушении работы преобразователя канала давления и обрыве нити датчиков, требует замены датчиков и проверки состояния подключения кабеля;
- Нет герметичности в ТИ - нарушения герметичности вакуумной системы. Устраняются заменой уплотнителей;
- Отказ ТМН - причиной выступает перегревание радиатора контроллера и ТМН, а также износ подшипников;
- Засорение щупа - падение давления при поиске течи, необходима замена фильтра на щупе либо установка исправного щупа.
При проведении ремонта гелиевых течеискателей необходимо обязательно отключать агрегат от питания, запрещается работа с устройством при снятой крышке. К проведению ТО прибора допускаются специалисты с правом работы с электроустановками с уровнем напряжения более 1000 В.
Ремонт течеискателей гелиевых требуется в случаях:
- Ошибки выдачи результатов замеров;
- Отказа чувствительного элемента;
- Выхода из строя звукового преобразователя;
- Сбоя в работе блока электроники;
- Неисправности катода.
Средний срок службы катодов составляет 1-2 года без проведения сервисного обслуживания. При выходе катода из строя система в автоматическом режиме переключается на исправный катод и оповещает пользователя о необходимости проведения калибровки. По мере эксплуатации проводится замена жидкости насоса, которая теряет функциональные свойства из-за присутствия паров или частиц мусора.
