Производство в промышленных масштабах требует использования качественных и надежных системных решений для образования вакуума. Вакуумная система представляет собой группу взаимозависимых устройств, создающих, повышающих и поддерживающих вакуум, и некоторых дополнительных приборов. Расчет вакуумных систем, их проектирование и конструирование – обязательный этап, без которого невозможно дальнейшее их эффективное функционирование.

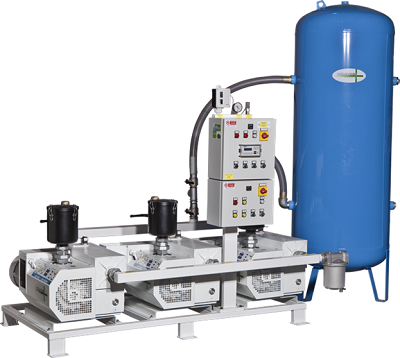

Расчет вакуумной системы
Содержание:
Устройство и назначение вакуумных систем
Конструкция вакуумной системы включает в себя насосы, клапаны, ресиверы, измерительные приборы, шланги, откачиваемые сосуды и соединяющие их трубопроводы, системы вакуумной фильтрации, устройства для обеспечения работы (электродвигатель, аккумуляторы и пр.) и прочие элементы.

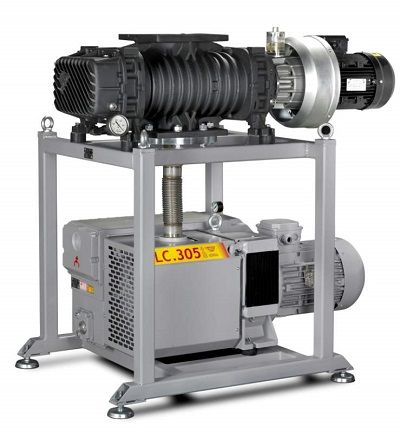

Устройство и назначение вакуумных систем
Устройство вакуумных систем, как правило, зависит от требований того или иного производства. В большинстве случаев используются разные типы вакуумных насосов, что способствует повышению эффективности и длительности работы всего оборудования.
Если говорить о назначении вакуумных систем, то здесь преобладают следующие сферы жизнедеятельности:
- Медицина (являются частью различного оборудования, требуемого для выполнения хирургических операций, снабжения электричеством и пр.);
- Металлургия (необходимы во время плавки металла при высоких температурах);
- Лабораторные испытания;
- Химическая отрасль (системы для создания вакуума – база для проведения разнообразных химических процессов);
- Деревообрабатывающая промышленность (вакуум нужен для ускорения сушки и обработки древесины);
- Пищевая промышленность (с их помощью упаковывают продукты питания, сушат фрукты и кофе).
Моделирование вакуумных систем: схемы, конструкции
Расчет вакуумной системы зачастую осуществляется в два этапа. На первом этапе проводится проектный расчет, призванный определить примерную схему вакуумной системы. Выбираются типы и мощности насосов, которые отвечают за откачивание рабочего пространства до требуемого давления. В зависимости от основных насосов подбираются дополнительные насосы и аппараты предварительного разрежения. Прописываются предположительные размеры труб для вакуумных систем, соединительных компонентов и пр.

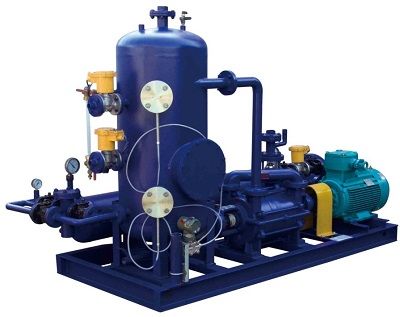

Моделирование вакуумных систем: схемы, конструкции
На втором этапе настает черед поверочного расчета, в ходе которого определяются точные параметры насосов, величина трубопроводов и соединительных элементов. В зависимости от окончательных размеров централизованной вакуумной системы рассчитывается наиболее результативная скорость ее откачивания. С учетом кинетики выделения газов рассчитывается время получения требуемого давления в рабочей камере. Если данные кинетические расчеты отсутствуют, они также выполняются на данном этапе.
Кроме того, учитывая предельное остаточное давление, давление агрегата предварительного разрежения, кинетику выделения газов, изменение скорости работы насоса и проводимости труб в зависимости от давления, рассчитывается время предварительного откачивания.
Расчет и моделирование вакуумной системы – одно из приоритетных направлений деятельности нашей компании. У нас вы можете купить вакуумные системы, которые полностью отвечают требованиям вашего производства. В схемы при необходимости также включаются нестандартные элементы, проводится их конструирование и расчет. Мы рассчитываем, проектируем и конструируем системы различного назначения, конфигурации и уровня сложности, подбираем оптимальные варианты для того или иного случая.
