Воздуходувки электрические промышленные - оборудование, обеспечивающее нагнетание воздушных либо газовых масс, а также подачу воздуха и формирование вакуумной среды различного уровня. Граничные параметры избыточного давления, создаваемого устройствами, составляют до 1 Атм, а уровень разряжения - до 0,5 Атм. Характерным преимуществом агрегатов является поддержание работы долгий период при максимальных нагрузках без потери эффективности.

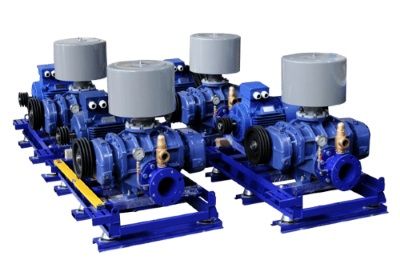

Воздуходувки электрические промышленные

Приборы предусматривают универсальное назначение и охватывают широкое направление использования. Основными сферами применения промышленных воздуходувок являются:

• Аэрация объектов водного хозяйства и очистных сооружений;
• Процессы очистки от пыли и грязи;
• Создание условий для организации процесса горения;
• Пневмотранспортировка сыпучих и мелкозернистых материалов;
• Распыление химических веществ в сельском хозяйстве;
• Пылеудаление в полиграфической промышленности;
• Изготовление литой продукции;
• Быстрое просушивание окрашенных поверхностей;
• Вакуумирование при упаковке товаров.

Помимо этого, воздушные компрессорные установки применяются в химической и газодобывающей отраслях, в пищевой промышленности, при изготовлении стеклянных изделий, бумаги и строительных материалов, а также при организации работы вентиляции и противопожарных систем в производственных помещениях.

Содержание:

1. Воздуходувки промышленные – типы
2. Вихревая воздуходувка - принцип работы
3. Роторные воздуходувки Рутс - устройство, функционирование
4. Воздуходувки-компрессоры – мощность
5. Установки высокого и низкого давления
6. Воздуходувки для аэрации
7. Производители воздуходувок

Воздуходувки промышленные - типы

Промышленные воздуходувки - нагнетательные установки, которые обеспечивают формирование состояния избыточного давления либо разряжения при откачке воздуха для реализации необходимых производственных задач. Поддержание предельного вакуума и высоких параметров сжатия воздуха, а также возможность эксплуатации в сложных условиях рабочей среды позволяет интегрировать установки в состав магистральных вакуумных систем.

Устройство воздуходувок предполагает наличие основного движущего элемента (пластины, лопасти или ротора), который крепится к кольцевидному каналу под определенным углом и обеспечивает нагнетание давления либо формирование вакуума различной глубины. В состав конструкции также входят: электродвигатель, корпус, рабочий вал, лопатки, каналы нагнетания и всасывания.

Классификация промышленных воздуходувок по принципу действия включает:

• Центробежные;
• Винтовые;
• Вихревые;
• Роторые;
• Воздуходувки типа Рутс;
• Турбовоздуходувки;
• Газодувки.

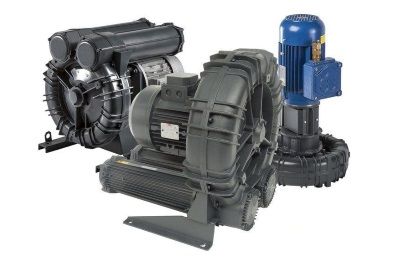

Воздуходувки промышленные – типы

Центробежные нагнетатели предусматривают радиальный тип компрессора, который обеспечивает вращение воздушных потоков в перпендикулярном направлении от оси вращения. Преимуществом агрегатов выступает низкий уровень шума при работе и компактность исполнения. Недостаток - необходимость смазки рабочих узлов и задействование дополнительных устройств для охлаждения двигателя.

Винтовые нагнетатели функционируют за счет движения винтового блока, который содержит ротор и лопасти сложной конфигурации. При вращении лопастей производится сжатие воздуха, трение рабочих узлов компенсируется благодаря использованию масляной смазки. Плюсами винтовых приборов выступают низкий уровень шума и отсутствие вибраций в процессе работы. В числе недостатков - сложный механизм конструкции и высокий расход масла при работе на повышенных нагрузках.

Газодувки - компрессорные установки, которые выполняют функцию нагнетания давления, создают разряжение с помощью вакуума и обеспечивают опцию вентилятора. Граничный уровень внутреннего давления оборудования составляет 1,5 атм. Преимуществом работы газодувок выступает быстрое формирование высокого уровня разряжения и стабильное удерживание необходимых параметров вакуума в заданный временной период. Газодувки-воздуходувки для создания разряженной среды задействуют воздушные потоки, характеризуются простотой исполнения основных рабочих узлов, подходят для совместной эксплуатации с крупными вакуумными магистралями и по уровню производительности эффективнее установок, работающих с газовой средой.

Турбовоздуходувки предусматривают работу с большими объемами воздушных потоков и по принципу действия относятся к категории центробежных установок. Сжатие и последующие нагнетание воздуха производится с помощью движения рабочего колеса и перенаправления рабочей среды через статичный кольцевой диффузор. Среди преимуществ турбовоздуходувок значатся: высокая мощность, простота исполнения и небольшой уровень шума. Предусматривают вертикальное и горизонтальное исполнение, что позволяет подбирать оптимальные устройства, как для больших цехов, так и для производственных помещений с дефицитом площади.

Вихревая воздуходувка - принцип работы

Вихревые воздуходувки - установки динамического действия, которые применяются для нагнетания давления и создания вакуума, необходимых для проведения аэрационных процессов, сушки и очистки поверхностей, которые требуют непрерывной подачи воздуха без присутствия пульсаций. Устройства отличаются многофункциональностью, работая в откачном режиме при формировании разряжения и в виде компрессора - при нагнетании давления.

Конструкция агрегата предполагает наличие импеллера с закрепленными по периметру лопатками. Импеллер крепится к валу двигателя и характеризуется присутствием механического уплотнителя. Принцип работы воздуходувки базируется на движении рабочего колеса по спиральной траектории, каждый виток которой увеличивает давление. Благодаря простоте конструкции устройство поддерживает перекачку газов с наличием паров жидкости и взвешенных частиц.

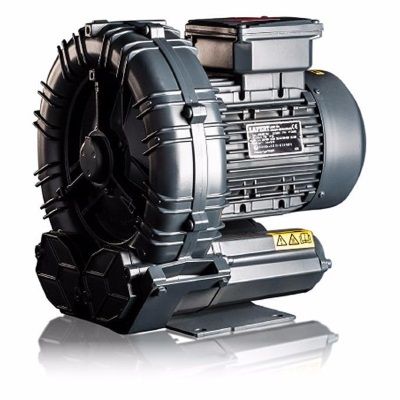

Вихревая воздуходувка - принцип работы

Агрегаты вихревого типа отличаются повышенной прочностью, имеют компактное исполнение, а также практически не вибрируют и издают небольшой шум в процессе эксплуатации. Требуют наличия фильтра для предотвращения попадания частиц грязи и пыли в рабочее пространство. Устройства обеспечивают формирование вакуума в пределах 500 мбар.

Недостатками вихревых приборов являются:

• Невысокий уровень КПД;
• Возможность перегрева рабочих узлов;
• Наличие твердых частиц критично для эксплуатации агрегата.

Избежать перегрева установки позволяет предохранительный клапан, который отключает прибор при превышении заданной температурной отметки в 70°С. По видам конструкции делятся на:

• Одноступенчатые;
• Многоступенчатые (две или три ступени).

Одноступенчатые вихревые устройства производят сжатие воздушного потока за счет вращения одного рабочего колеса и позволяют формировать уровень давления до отметки 410 мбар. Двухступенчатые установки оснащены двумя последовательно соединенными колесами и обеспечивают сжатие воздуха до 750 мбар. Также выделяются модели с открытым и закрытым размещением лопастных элементов. Открытые приборы применяются для работы с газовыми потоками, а закрытые устройства подходят для эксплуатации с жидкостями и пылевидными веществами. Агрегаты поддерживают горизонтальное и вертикальное размещение, а также различаются присутствием муфты, которая выполняет функцию предохранителя в случае выхода оборудования из строя.

Роторные воздуходувки Рутс - устройство, функционирование

Роторные воздуходувки Рутс - двухроторные конструкции объемного действия, которые применяются для сжатия газовой либо воздушной среды безмасляным способом и применяются для перекачки газовых смесей. Принцип работы устройств базируется на вращении роторов, которые закреплены на корпусе конструкции и движутся под углом 90° по отношению к воздушному потоку. За счет вращения роторных элементов осуществляется перемещение газовой смеси от зоны всасывания в область нагнетания без необходимости производить сжатие воздуха в рабочей камере. Основными конструктивными элементами роторных приборов выступают:

• Роторы с шестеренками и валами;
• Электродвигатель;
• Клапаны и уплотнители для поддержания герметичности.

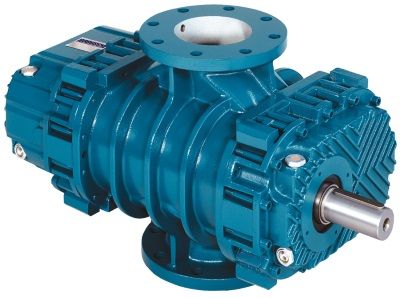

Роторные воздуходувки Рутс - устройство, функционирование

С учетом количества лопастей выделяют двух- и трехлопастные конструкции, которые отличаются по показателям производительности и сроку службы. Благодаря особой форме и наклону роторных пластин, которые закреплены под углом 120°;, обеспечивается статичное положение оборудования даже при работе на предельной мощности.

Среди преимуществ использования установок типа Рутс значатся:

• Отсутствие масла в рабочей полости;
• Повышенная скорость вращения роторных лопастей;
• Рабочие роторы не соприкасаются между собой, что значительно продляет срок службы устройства;
• Оборудование не перегревается, поэтому нет необходимости в использовании системы охлаждения;
• Отсутствие дисбаланса рабочих узлов;
• Высокая износостойкость благодаря отсутствию трения между деталями;
• Повышенные параметры производительности при компактных габаритных размерах.

Роторные устройства подходят для перекачки воздушных масс, а также агрессивных газов и горючих веществ, применяются для организации вентиляции в производственных помещениях и шахтах. Основными критериями выбора компрессоров роторного типа являются:

• Возможность работы в режиме формирования вакуума;
• Уровень шума при эксплуатации;
• Сопутствующие затраты на обслуживание;
• Чистота воздушного потока.

Воздуходувки-компрессоры - мощность

Компрессор-воздуходувка - многофункциональный тип устройства, который позволяет заменить несколько агрегатов и дает возможность снизить затраты на приобретение оборудования. В число основных технических параметров электрических компрессорных установок входит мощность двигателя, которая зависит от объема обрабатываемого воздуха при определенном уровне давления.

Для компрессорных установок необходима повышенная мощность двигателя для обеспечения перекачки объемных воздушных масс, из-за высоких требований к процессу сжатия рабочей сред, а также частых перепадов давления и необходимости поддержания стабильной производительности в течение длительного периода времени.

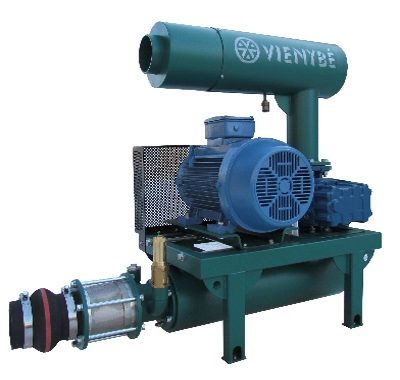

Воздуходувки-компрессоры – мощность

Агрегаты с минимальной мощностью оптимально подходят для эксплуатации в сельскохозяйственной отрасли и небольших фермерских хозяйствах при обработке территории. Назначение использования высокомощных компрессорных приборов - крупные промышленные производства, предприятия металлургии и нефтепереработки, изготовление строительных материалов, а также организация процессов вентилирования помещений и откачки газовых смесей из шахт.

Показатели мощности нагнетателей с вихревым принципом действия варьируется в пределах от 0,12 до 25 кВт. Роторные агрегаты отличаются больше мощностью, которая составляет от 0,4 до 315 кВт в зависимости от габаритных параметров установок. При сравнении параметров энергозатрат одно- и трехступенчатых моделей экономия электроэнергии наблюдается у более мощных конструкций при работе на предельных мощностях.

При подборе компрессорного агрегата рекомендуется учитывать мощность прибора для планового расчета энергопотребления и затрат на оплату электроэнергии, что является существенным, как для небольших производств, так и для крупных промышленных комплексов.

Установки высокого и низкого давления

Каталог нагнетательных устройств включает воздуходувки высокого и низкого давления, которые предусматривают различное назначение эксплуатации. Компрессоры низкого давления обеспечивают перемещение воздушных масс и формирование разряжения в рабочей среде без присутствия механических включений. Подобные агрегаты используются для поддержания процессов горения на предприятиях металлургической отрасли, при работе очистных сооружений, а также при организации перемещения материалов сыпучего типа и проведении пневмотранспортировки.

Принцип действия компрессоров низкого давления базируется на постоянном движении воздушных масс через рабочую область с промежуточным внедрением твердых частиц и отделением их в конце цикла при помощи фильтрации. Данный тип оборудования используются на предприятиях при обработке и организации транспортировки сыпучих веществ.

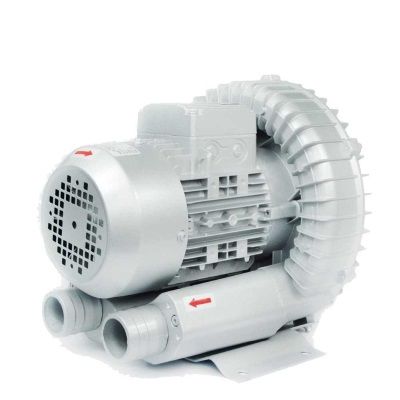

Установки высокого и низкого давления

Приборы высокого давления предназначены для эксплуатации на производствах со сложным техническим циклом, которые отличаются повышенной трудоемкостью и характеризуются перепадами давления до отметки 2000 мбар. Данные условия характерны для магистральных трубопроводов, предприятий нефтехимической отрасли и других сфер, для которых критично состояние рабочей среды на выходе.

Центробежные устройства входят в категорию компрессоров низкого давления и предусматривают граничный уровень нагнетания 100 кПа при производительности до 250 куб./мин. Вихревые модели относятся к устройствам низкого давления, обеспечивая сжатие воздуха на уровне 1 Атм, и предусматривают увеличение уровня нагнетания воздушных масс в прямом соответствии с прибавлением числа ступеней. При этом одноступенчатая конструкция позволяет нагнетать низкий уровень давления, а установка с тремя ступенями - максимально высокое, которое возможно для данного типа приборов. Роторные установки обеспечивают формирование высокого давления и позволяют осуществлять сжатие воздушных масс безмасляным способом до отметки 1.5 Атм. При выборе подходящего агрегата необходимо учитывать, что показатели давления при входе воздушных масс и на выходе из прибора отличаются.

Воздуходувки для аэрации

Воздуходувки для аэрации очистных сооружений применяются для искусственного насыщения водных объектов кислородом и удаления нежелательных примесей, которые окисляются при контакте с молекулами кислорода и оседают на фильтре в виде осадка. Область использования вакуумных нагнетателей охватывает:

• Объекты рыбного хозяйства;
• Полив сельскохозяйственных участков;
• Очистка и обработка воды в сфере промышленности;
• Процесс производства металлических конструкций, которые подвергаются гальванизации;
• Поддержание работы бассейнов и джакузи.

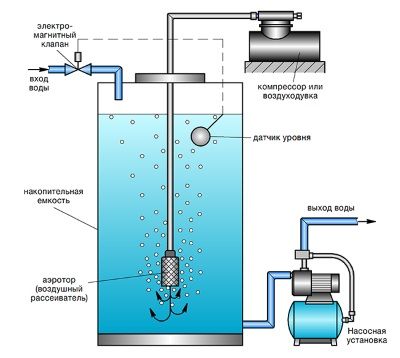

Воздуходувки для аэрации

Классификация приборов для аэрации включает воздуходувки:

• Напорные;
• Безнапорного типа.

Напорные устройства отличаются компактным исполнением, обеспечивают эффективное удаление газов и очищение воды с помощью высокого давления, а также не требуют присутствия насосной конструкции. Безнапорные воздуходувки используются для объектов с низким уровнем давления воды, эффективно устраняют загрязнения и позволяют накапливать запас жидкости, но по скорости проведения аэрационных процедур уступают напорным конструкциям.

Промышленные агрегаты для аэрации предусматривают следующие характеристики:

• Стабильная работа при небольших перепадах давления;
• Высокая производительность;
• Отсутствие масляных частиц и поддержка чистоты рабочей среды;
• Бесперебойная эксплуатация заданный период времени;
• Низкие энергозатраты.

Воздушные устройства для аэрации отличаются практичностью использования и поддерживают совместную эксплуатацию с различными типами фильтров, функционируют в условиях разного климата, а также позволяют производить размещение на дне либо поверхности водоема. Отдельную категорию приборов представляют компрессоры для проведения аэрации септика, которые позволяют осуществлять ускоренное разложение биоотходов и производят очистку сточной системы.

Устройства вихревого типа поддерживают стабильный поток газовой среды и не боятся перепадов давления. Роторные компрессоры типа Рутс отличаются повышенной производительностью и поддерживают перекачку воздушных потоков со скоростью до 9800 куб.м/час.

Производители воздуходувок

В числе производителей промышленных воздуходувок значатся ведущие компании Италии, Германии, России, Чехии, Южной Кореи и Китая, которые успешно зарекомендовали себя на рынке вакуумного и компрессорного оборудования. Среди популярных брендов представлены:

• Robuschi - ведущая итальянская компания, специализацией которой выступают роторные и винтовые воздуходувки;
• Busch - крупный немецкий производитель, в ассортименте которого серия двухроторных моделей Tyr и линейка вихревых установок Samos;
• Becker (Беккер) - немецкий производитель промышленного вакуумного оборудования, в каталоге которого представлены винтовые, вихревые и безмасляные компрессорные устройства;
• Lutos - чешский бренд, специализирующийся на выпуске винтовых и роторных приборов для очистных сооружений и транспортировки различных веществ. Компрессорные устройства представлены сериями BAH и DT;
• Elmo Rietschle - компания из Германии, выпускающая широкий ассортимент воздуходувок центробежного, вихревого и роторного типа, которые подходят для работы с горячими газовыми средами;
• FPZ - известный итальянский производитель, в арсенале которого значится широкий выбор одно- и двухступенчатых вихревых конструкций, поддерживающих эксплуатацию в агрессивных условиях;
• Erstevak - китайская компания, выпускающая турбовоздуходувки и компрессорные установки с вихревым принципом действия;
• ССМ (СпецСтройМашина) - российский производитель, который ориентирован на выпуск устройств центробежного и роторного типа, функционирующих без масляного уплотнения при высокой производительности (серии BP, BC и BP GE).

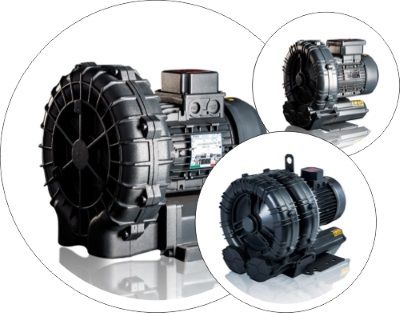

Производители воздуходувок

Также в категории востребованных моделей вакуумных компрессионных устройств значатся установки GreenTech, МТ, Seco, MSH Techno, Esam, Kubicek, DVP, Elektror, Aerzen, Neuros, Atlas Copco (Атлас Копко), VARP и Vienybe.

При выборе подходящей воздуходувки необходимо учитывать производительность и мощность агрегата, габаритные размеры, назначение и условия эксплуатации оборудования. Значимым критерием является определение необходимого уровня избыточного давления и вакуума, которые должны соответствовать мощностям производства, а также уровень шума и наличие шумопоглощающего кожуха.
